產品介紹：

雷諾護墊是由優質低碳鋼絲或者表面包塑pvc機編織而成的六角網，主要用于邊坡護坡，河床鋪底防沖刷等等。

雷諾護墊也叫石籠護墊，格賓護墊，是指由機編雙絞合六邊形金屬網面構成的厚度遠小于長度和寬度的墊形工程構件。雷諾護墊中裝入塊石等填充料后連接成一體，成為主要用于水利堤防、岸坡、海漫等的防沖刷結構，具有柔性、對地基適應性的優點。

雷諾護墊是厚度在0.17-0.3m的網箱結構，在現場用于裝填石頭。主要用作河道、岸坡、路基邊坡護坡結構。既可防止河岸遭水流、風浪侵襲而破壞，又實現了水體與坡下土體間的自然對流交換功能，達到生態平衡。坡上植綠可增添景觀、綠化效果。

雷諾護墊與格賓網箱、石籠網箱的區別在于，護墊的高度較低，結構形式扁平而大；鍍層鋼絲直徑較格賓細，一般有雙隔板（鋼絲直徑2.0mm）、單隔板（2.2mm）兩種。常用的為雙隔板雷諾護墊，其優點為施工方便、做護坡可有效防止石頭垮塌、增加結構的抗沖刷能力等。

雷諾護墊材質

（1）鍍鋅鋼絲：優質低碳鋼絲，鋼絲的直徑2.0MM-4.0MM，鋼絲的抗拉強度不少于380Mpa，鋼絲的表面采用熱鍍鋅保護，鍍鋅的保護層的厚度根據客戶要求制作，鍍鋅量可達到300g/m2。

（2）鋅-5%鋁-混合稀土合金鋼絲：（也叫高爾凡）鋼絲，這是一種近年來國際新興的一種新興的一種新材料，耐腐蝕性是傳統純鍍鋅的3倍以上，鋼絲的直徑可達1.0MM-3.0MM，鋼絲的抗拉強度不少于1380Mpa。

（3）鍍鋅鋼絲包括：優質低碳鋼絲，在鋼絲的表面包一層PVC保護層，再編織成各種規格的六角網。這層PVC保護層將會大大增加在高污染環境中的保護，并且通過不同顏色的選擇，使其能和周圍環境融合。

規格型號：

生產流程：

原材料選取（盤條）——冷拔/鍍鋅/包塑——機器編織——人工剪切、組裝——產品檢驗——包裝運輸。

施工說明：

1、清基

1.1根據設計要求及行業相關規范要求進行地基的清理；

1.2坡面整理工作包括坡面植被及其他雜物的清除以及±50mm內的平整。

1.3整坡后的坡比與設計坡比偏差不得大于3%。

1.4坡面含草根雜物的表土清除干凈，垂直坡面60cm深度范圍內的土樣相對密度不小于0.9。

2、組裝

2.1找一塊有充足空間而又比較堅硬平整的地面，方便格賓墊的組裝，注意又不影響到現場其它作業內容的實施；

2.2取出一個完整的格賓墊單元，校正彎曲、變形的部份，可用鉗子拉或用腳踩整平，主要注意以下幾個方面：格賓墊面板之間的折痕；格賓墊包裝時對折產生的折痕；由于搬運過程中操作不當所產生的彎曲變形。

2.3立起隔板及前后面板，先用邊緣鋼絲延長部份固定住角點，每一豎直面板上端邊緣在同一水平面上，隔板的兩條豎直邊沿及底部邊沿要在同一豎直面上；

2.4絞合時注意按每間隔10－15cm雙圈－單圈－雙圈間隔進行絞合；（一般絞合一條0.5m長邊所需鋼絲長度為0.65m）

2.5隔板絞合時注意沿一條豎直線絞合，而且絞合后的隔板是在同一豎直面上；組裝格賓墊的原則：形狀規則、絞合牢固、所有豎直面板上邊緣在同一水平面上并且蓋板邊緣能夠與面板上端水平邊緣絞合。

3、安裝

3.1完成組裝后，將格賓墊一個緊靠一個整齊地擺放在地面上；通過不絞合長邊板，與相鄰格賓墊套進，底板重疊來做成曲線或斜角；應把格賓墊依次排開并安裝到位后方可進行裝填。

4、裝填

4.1為了避免單邊裝填所引起隔板彎曲變形，格賓墊需分層進行裝填；

4.2用于裝填的石頭大小以100mm－250mm為宜，可以有5%的變化，但不得小于網孔尺寸（8×10cm）；

4.3考慮到石頭的沉降，裝填時應有50mm的超高，而且護墊內裝填的石頭需用人工擺放，盡量減少空隙率，并保證表面平整。

5、絞合蓋子

5.1在蓋上蓋子之前，需對裝填時造成彎曲的隔板進行校正，對已裝填的石頭進行平整。保證所有橫向、縱向邊緣在同一直線上、石頭表面平整、不存在凹陷、凸起現象；

5.2鋪上蓋板，用剪好的1.3m長的鋼絲將蓋子邊緣與邊板邊緣、蓋板與隔板上邊緣絞合在一起；

注意：

1、靠在一起的邊板邊緣以及蓋板邊緣一起絞合（有4條邊）；

2、絞合時每間隔大約15cm單、雙圈間隔絞，并且每根剪斷鋼絲絞合長度不超過1m（一般絞合1m長邊緣用1.3m長鋼絲）。

附：所有絞合鋼絲的均為定量配置，施工時注意按要求節約使用鋼絲，做好絞合鋼絲的保管工作及盡量避免浪費性使用絞合鋼絲

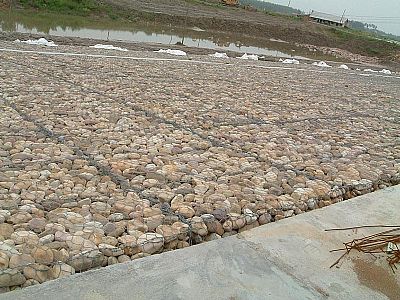

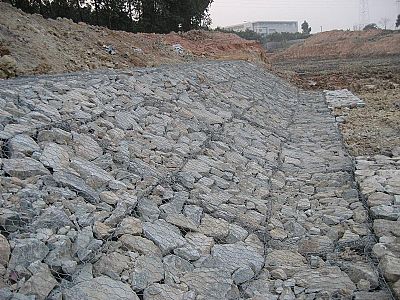

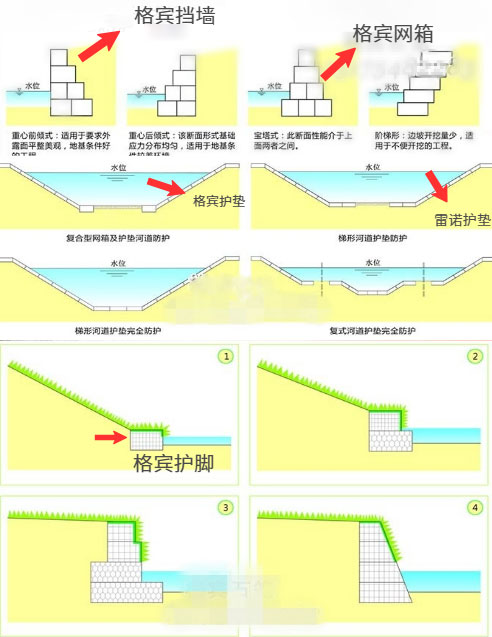

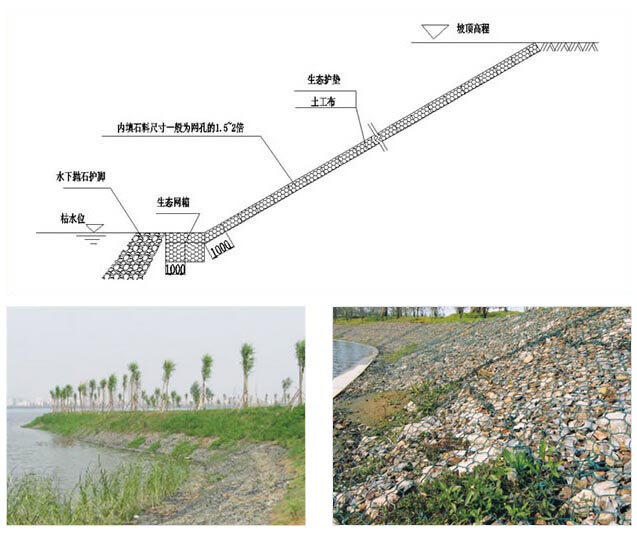

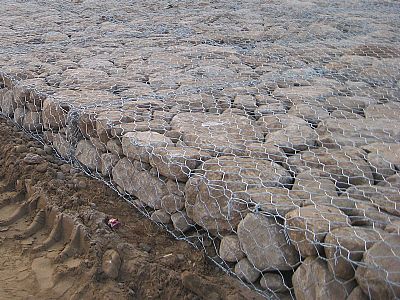

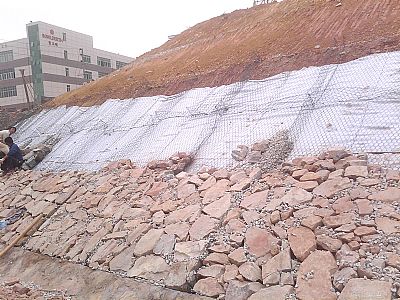

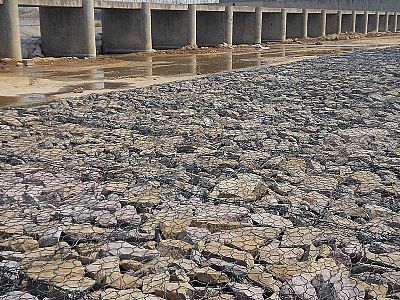

應用圖解：
